一、特點與用途

        本公司TYB系列三相稀土永磁同步電動機采用高性能稀土永磁勵磁，因此各項性能都較先進，是現代各工業部門高精度轉速使用場合理想的驅動電動機。該電機可與變頻調速裝置配套使用，具有調速性能優異，節能效果明顯，應用范圍廣泛等優點，現已廣泛應用于紡織、化纖、造紙、玻璃、塑料、印刷、冶金、軍工等行業。

        二、工作條件

        主要技術數據參見銘牌

        環境溫度：-15℃～+40℃

        海拔：不超過1000m

        濕度：環境相對濕度不超過90％

        防護等級：IP54或IP44

        絕緣等級：F級

        接法：Y或△

        工作制：連續 (S1)

        注：如電機在海拔超過1000m或最高環境空氣溫度高于40℃或低于-15℃的條件下使用時，應按GB/T 755的規定。

        三、使用注意事項

        1 開箱前請先檢查包裝是否完整、有無受潮現象，在搬運和安裝時，必須小心輕放，不得隨意傾斜、倒置。有吊環的電機應將吊環擰緊，并盡量使用吊環吊裝。

        2 仔細檢查電機在運輸過程中有否損壞，各零配件是否完整，緊固件有否松動或脫落。

        3 詳細核對電機銘牌數據，是否符合選用要求。

        4 電機安裝應符合有關規定，與主機或基礎的安裝必須可靠。

        5 電機使用場所應保持良好的通風和冷卻條件。

        四、電機的接線

       1 用500V兆歐表測量電機絕緣電阻，其值不應低于1MΩ，在工作溫度下不低于0.38MΩ。

       2 電機使用時必須可靠接地。(接地端子在接線盒內)

       3 電機接線盒內有6個帶標志的出線，分別用6個接線柱連接，并按照銘牌上規定的接法接成Y或△，U1、V1、W1三端與電源連接。

       五、電機的調試

       1 電機按規定接線后，應先進行空載運轉，經檢查無異常情況后，方可進行負載運行。

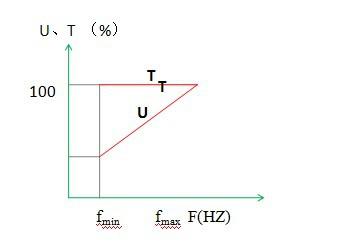

       2 變頻電機需配變頻器運行，參數設置請按照電機銘牌數據，例如：使用V/F控制時，TYB-300-100L-4,10-100HZ,38-380V 其壓頻比為3.8，即電機的額定頻率（基本頻率）為100HZ,額定電壓為380V,負載較大時或者頻率較低時適當加一些轉矩提升和IR補償。電機的壓頻曲線如圖：

        3 電機直接工頻起動或者變頻器后加開關直接起動時請先確定所定購電機是否支持硬起動，如支持必須注意硬起動時約有5～15倍的額定電流的沖擊,變頻器群拖時更應該注意.

        4 電機初次負載運行時，密切關注電流和電機振動噪音等，請避免同步電機在未牽入同步的狀態下運行超過1分鐘，以免燒毀電機。

        5 電機如裝有獨立的冷卻風機，風機的電源應另外引接，單相風機為220V，50Hz，三相風機為380V，50Hz。

        六、維護檢修

        1 電機使用環境應保持良好，電機表面應保持清潔，進出風口不應被塵土、雜物堵塞。

        2 電機在運行中，如發生異常響聲時，應立即停機檢查，未經查明及消除故障前，不得再行起動。

        3 電機在運行中，密切監視其電流和溫升，如發現異常，應立即停機檢查，未經查明及消除故障前，不得再行起動。

        4 軸承磨損加大，將影響電機振動及噪聲，為此應保持其良好潤滑，并及時更換。

         七、存儲及運輸

         1 電機存儲應保持清潔、干燥，不宜過高堆積，以免損壞部件。

         2 運輸時應平取平放，不應隨意傾倒、倒置、磕碰、撞擊。

         八、質量保證

         用戶按本使用說明書的規定，正確使用與存儲，自出廠一年內因制造質量而發生損壞或不能正常工作，本公司負責修理或更換。

         九、訂貨須知

         訂貨時需說明產品型號、功率、頻率、轉速、電壓、起動方式和安裝尺寸等要求；如有特殊要求，可協商定制。
